TBLMY sakupljač prašine

Sustav sakupljača prašine

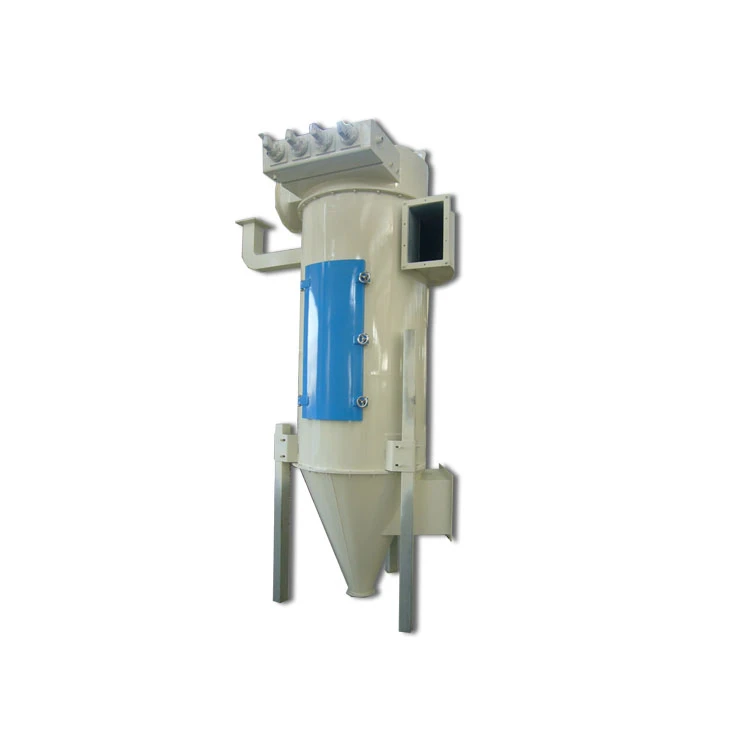

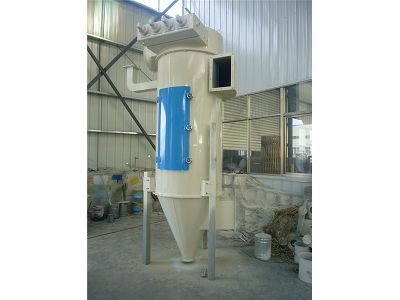

TBLMY Visokotlačni sakupljač prašine mlaznog filtra

Značajke: s ravnim omotnicama za filtriranje, kompaktnom strukturom i malim otiskom stopala.

Primjena: Prikupljanje prašine na transportnoj opremi.

Radni tlak zraka: 0,2-0,4 MPa

Područje filtriranja (neobavezno): 5,6m², 10,5m², 17,5m², 25,2m², 36,4m², 53,2m², 75,6m², 109,2m².

Primjena i prilagodljivost

TBLMy Jet Filter Dust Collector pripada zračnom mlazu s niskim tlakom, niskotlačnom obrnutom zračnom mlazu, impulsnom sakupljaču prašine, koji se odlikuje pouzdanim performansama, visokoučinkovitim prikupljanjem prašine, niskom koncentracijom pražnjenja, jednostavnim radom i održavanjem. Primjenjuje se za kontrolu prašine u industrijama prerade žitarica i hrane za životinje, strojeva, metalurgije, građevinskog materijala i cementa te čišćenja ili recikliranja i filtriranja prašine u pneumatskom transportu ili prikupljanju aspiracijskih kanala.

Značajkama

Ovaj proizvod je predstavljen od ciklonskog sakupljača prašine. Zrak koji sadrži prašinu ulazi u kutiju tangencialno i odvaja se okretanjem; prvo se taloži prašina velike veličine, prašina male veličine filtrira se kroz rukav za filtriranje kako bi se poboljšao vijek trajanja rukava;

Mehanizam za brzu montažu i demontaža proizveden patentnom tehnologijom za platnene rukave primjenjiv je za poboljšanje radnog okruženja i radne učinkovitosti;

TDFD tip solenoidnog ventila je usvojen za jednostavnu montažu i demontaža i za to se može ostvariti solenoidni ventil koji raspršuje nekoliko rukava odjednom;

Za tu regulaciju višekružnih sustava usvojen je instrument kontrole impulsa tipa TKZM s dobrom podesivošću, točnošću i stabilnim performansama.

Postoje konusni mehanizmi za pražnjenje prašine na dnu i ravnog dna, kako bi se optimizirao mehanizam za pražnjenje prašine s ravnim dnom.

Ulazni napon solenoidnog ventila: DC 24 V, struja: 0,8 A ~ 1A , radno okruženje: -10 ° C ~ 50 ° C, relativna vlažnost ≤85%, radni mediji: čisti zrak, radni tlak izvora zraka: 0,5 MPa ~ 0,7Mpa.

Radni napon zračne komore mora biti AC 380 (1±5%) V, a materijal se ne smije miješati s nečistoćama od vlakana i velikim krutim tvarima.

Tlak izvora zraka za uklanjanje prašine mora biti 0,5 MPa ~ 0,7 MPa, ako se koristi u posebnom slučaju, tlak može biti niži od 0,5 MPa;

Otpornost sakupljača prašine: P<>

Učinkovitost sakupljača prašine: η≥99,5%;

Brzina filtriranja zraka: ≤4 (m/min);

Specifikacija rukava za filtriranje: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Princip rada i značajke glavnih komponenti

Gornji okvir

Gornja kutija je komponenta za prikupljanje filtriranog čistog zraka, upotpunjena izlazom zraka na vrhu, a u nju uključuje uređaj za mlaznjak. Prilikom otvaranja gornjeg poklopca gornje kutije, uređaj za zračni mlaz može se provjeriti i zamijeniti (to je normalno nepotrebno).

Srednji okvir

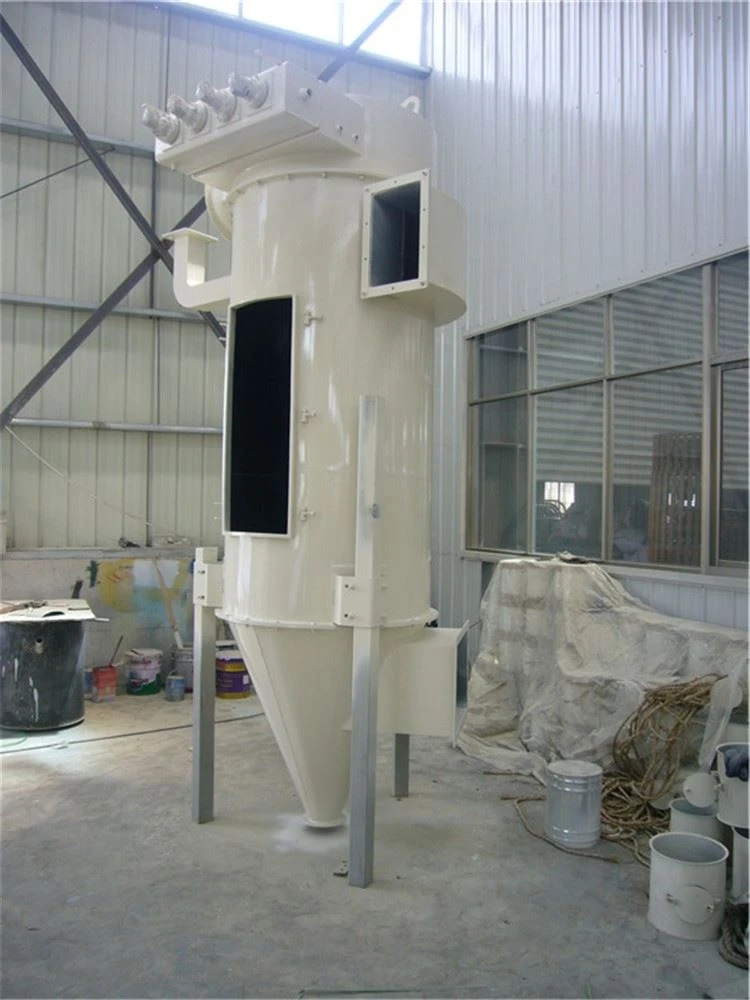

Srednja kutija je komponenta za filtriranje dolaznog zraka koji sadrži prašinu i za taloženje velikih čestica prašine; vrh je povezan s gornjom kutijom, donja je povezana s donjom kutijom, au njoj se nalazi uređaj za filtriranje rukava. Na kutiji se nalaze inspekcijska vrata koja se mogu otvoriti za pregled i zamjenu rukava za filtriranje.

Donji okvir (ravno dno — – donji okvir, konusno dno – – bunker)

Donja kutija je komponenta za pražnjenje prašine i opremljena uređajem za pražnjenje prašine u njoj. Donji dio ima izlaz za prašinu koji je povezan sa zračnom komorom. Na bočnoj strani donje kutije nalazi se šaht koji se koristi za pregled uređaja za pražnjenje prašine i dodavanje ulja za podmazivanje prilikom otvaranja. Prašina se ispušta kroz konusni bunker pomoću gravitacije prašine, tako da se prašina može skupljati duž konusne površine i ispuštati.

Tehnički parametri
